LEED Habitations 2009

Gestion des frigorigènes résidentiels (ÉA Crédit 11)

But

Choisir et tester le fluide frigorigène du système de conditionnement d’air pour s’assurer de sa performance et réduire au minimum les contributions à l’appauvrissement de l’ozone et au réchauffement global.



Condition préalable

11.1 Essai de charge du frigorigène

Fournir la preuve que la charge du frigorigène du système de conditionnement de l'air est adéquate (sauf s'il n'y a aucun frigorigène dans le système de refroidissement de l'habitation).

Crédit

11.2 Frigorigènes appropriés des systèmes de CVCA (1 point)

Satisfaire à l’une des conditions suivantes :

a. Aucun besoin de frigorigène, car l’habitation est dotée d’un système de refroidissement passif.

b. Installer un système de CVCA dont le frigorigène ne contient aucun HCFC (p. ex., R-410a).

c. Installer un système de CVCA dont le frigorigène est conforme à l’équation suivante. (Voir le Tableau 21 pour des exemples de l’équation appliquée au R-410a pour différentes dimensions de systèmes :



PRPCV + PAOCV x 10^5        ≤          80 (métrique)    [ ou 160 (impérial) ]  ¹

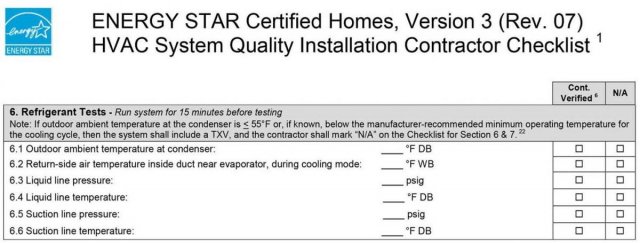

Pour mieux comprendre le type d'informations qui sont requises pour l'essai de charge du frigorigène, vous pouvez vous référer aux exigences d'Energy Star (tableau en anglais) :





1. Où  :

  • PAOCV = [PAOf x ( Tf x Vie + Pf) x Cf]/Vie   (Potentiel d’appauvrissement de la couche d’ozone sur le cycle de vie - en kg CFC-11/tonne-année)
  • PRPCV = [PRPf x (Tf x Vie + Pf) x Cf]/Vie   (Potentiel de réchauffement direct de la planète sur le cycle de vie - en kg CO2/tonne-année)
  • PRPf = Potentiel de réchauffement planétaire du frigorigène (0-1000 kg CO2/kgf)
  • PAOf = Potentiel d’appauvrissement de la couche d’ozone du frigorigène (0-0,2 kg CFC11/kgf)
  • Tf = Taux de fuite de frigorigène (0,5-2,0%; valeur par défaut de 2 % à moins qu’il n’en soit démontré autrement)
  • Pf = Perte de frigorigène en fin de vie (2,0-10 %; valeur par défaut de 10 % à moins qu’il n’en soit démontré autrement)
  • Cf = Charge de frigorigène (0,23-2.26.0 kg de frigorigène par tonne de capacité de refroidissement)
  • Vie = Durée de vie de l’équipement (10-35 ans; la valeur par défaut est établie en fonction du type d’équipement, à moins qu’il n’en soit démontré autrement).

Tableau 21. Exemples de frigorigènes résidentiels admissibles pour ÉA 11.2

Frigorigène Résultat combiné PRPCV + PAOCV Taille du système Charge de frigorigène Taux de fuite Durée de vie de l’équipement
R410a 152 1,8 tonnes (2 tonnes) 1,71 kg/tonne (3,7 lb/tonne) 1,5 % 15 ans
R410a 151 2,7 tonnes (3 tonnes) 1,26 kg/tonne (3,0 lb/tonne) 2,0 % 15 ans
R410a 151 3,6 tonnes (4 tonnes) 1,26 kg/tonne (3,0 lb/tonne) 2,0 % 15 ans
R410a 121 4,5 tonnes (5 tonnes) 1,26 kg/tonne (3,0 lb/tonne) 2,0 %

15 ans

PRPCV = [PRPf x (Tf x Vie + Pf) x Cf]/
